![parts001](/images/TeachingMaterials/Jikken/5/parts001.jpg) |
名称:赤色LED サイズ:Φ=3[mm] 足のピッチ:0.1[inch] 明るさ:500[mcd] Vf:1.8~2.4[V] ライブラリ:led パッケージ:LED3MM デバイス:LED3MM
|
![parts002](/images/TeachingMaterials/Jikken/5/parts002.jpg) |
名称:緑色LED サイズ:Φ=3[mm] 足のピッチ:0.1[inch] 明るさ:500[mcd] Vf:1.8~2.4[V] ライブラリ:led パッケージ:LED3MM デバイス:LED3MM
|
![parts003](/images/TeachingMaterials/Jikken/5/parts003.jpg) |
名称:炭素皮膜抵抗器 サイズ:本体部7[mm] ライブラリ:rcl パッケージ:0204/7 デバイス:R-US_0204/7
100[Ω] 330[Ω] 470[Ω] 10[kΩ]
|
![parts004](/images/TeachingMaterials/Jikken/5/parts004.jpg) |
名称:タクトスイッチ サイズ:6.5×6.5[mm] ライブラリ:switch-omron パッケージ:B3F-10XX デバイス:10-XX
|
![parts005](/images/TeachingMaterials/Jikken/5/parts005.jpg) |
名称:セラミックコンデンサ 容量:1000[pF] ライブラリ:rcl パッケージ:C025-025X050 デバイス:C-EU025-025X05
|
![parts006](/images/TeachingMaterials/Jikken/5/parts006.jpg) |
名称:集合抵抗 抵抗値:330[Ω] ライブラリ:resistor-net パッケージ:RN-9 デバイス:RN08
|
![parts007](/images/TeachingMaterials/Jikken/5/parts007.jpg) |
名称:PLCC44 ICソケット ライブラリ:XILINX パッケージ:PLCC-S44 デバイス:XC9572-44 ピンのアサインはこちら
|
![parts009](/images/TeachingMaterials/Jikken/5/parts009.jpg) |
名称:006P乾電池フォルダ |
![parts010](/images/TeachingMaterials/Jikken/5/parts010.jpg) |

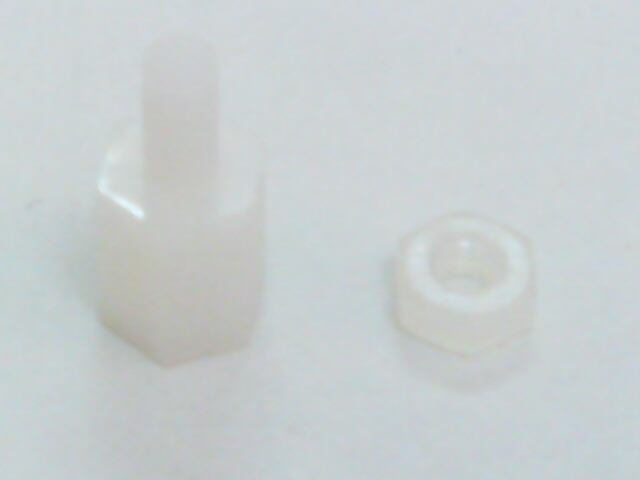

名称:スペーサー ライブラリ:holes パッケージ:3.0 デバイス:MOUNT-HOLE3.0
|
![parts011](/images/TeachingMaterials/Jikken/5/parts011.jpg) |
名称:発振器 周波数:8[MHz] ライブラリ:crystal パッケージ:DIL08S デバイス:QG5460
|
![parts012](/images/TeachingMaterials/Jikken/5/parts012.jpg) |
名称:ポジ感光基板 サイズ:100×75[mm] 片面
|
![parts013](/images/TeachingMaterials/Jikken/5/parts013.jpg) |
名称:XC9572XL-PC44 ライブラリ:XILINX パッケージ:PLCC-S44 デバイス:XC9572XL-44
|
![parts014](/images/TeachingMaterials/Jikken/5/parts014.jpg) |
名称:006P乾電池 電圧:9[V]
|
![parts015](/images/TeachingMaterials/Jikken/5/parts015.jpg) |
名称:トグルスイッチ 特徴:ノンショーティング
|
![parts017](/images/TeachingMaterials/Jikken/5/parts017.jpg) |
名称:積層セラミックコンデンサ 容量:0.1, 0.33[μF] ライブラリ:rcl パッケージ:C025-025X050 デバイス:C-EU025-025X050
|
![parts018](/images/TeachingMaterials/Jikken/5/parts018.jpg) |
名称:6Pピンヘッダ ライブラリ:pinhead パッケージ:1X06 デバイス:PINHD-1X6
|
